Läuft eine ebene Wellenfront auf ein Hindernis, kommt es zur Reflexion.
Reflexion eines ebenen Wellenpulses von Michael A. Rundel [CC BY-SA 4.0]

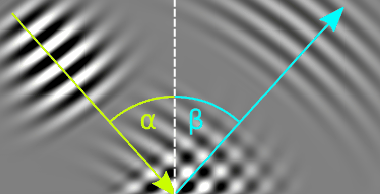

Die Wellenstrahlen der ein- und der auslaufenden Wellenfront schließen denselben Winkel mit dem Einfallslot (kurz Lot) ein. Als Einfallslot wird eine Gerade bezeichnet, die im rechten Winkel auf die Grenze des Mediums steht (Normalvektor auf die Grenzfläche). Das Reflexionsgesetz für Wellen lautet: \( \alpha=\beta \)
\(\alpha \) bezeichnet den Winkel zwischen einfallendem Wellenstrahl und Lot und \(\beta \) den Winkel zwischen ausfallendem Wellenstrahl und Lot.
Herleitung Reflexionsgesetz für Wellen
In dem Bild siehst du die einfallenden ebenen Wellenfronten als rote Strecken. Ihr Wellenstrahl ist der rote Pfeil im rechten Winkel zu den Wellenfronten. Der Einfallswinkel ist \(\alpha \).
Beispiel für eine entstehende Transversalwelle von Michael A. Rundel [CC BY-SA 4.0]
Trifft die Wellenfront \(\overline{AB}\) nach und nach auf die Grenzfläche, werden dort gemäß dem 1. Teil des Huygensschen Prinzips nach und nach kreisförmige Elementarwellen angeregt (blaue Kreise). Je früher sie angeregt wurden, desto weiter hat sie sich ausgebreitet und desto größer ist ihr aktueller Radius.
Nach dem 2. Teil des Huygensschen Prinzips ergibt sich die ausfallende Wellenfront \(\overline{DC}\) (blaue Strecken) als Einhüllende der blauen Kreise.

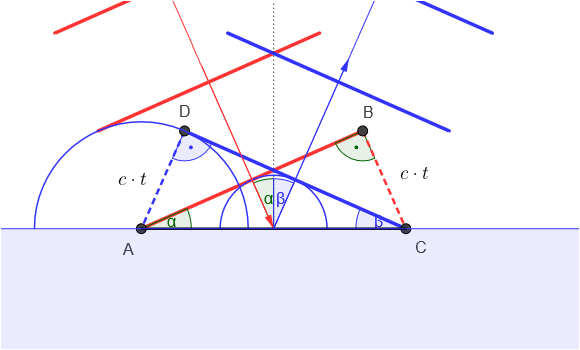

Wir vergleichen jetzt die zwei rechtwinkeligen Dreiecke \(\triangle ABC \) (rot) und \(\triangle ACD \)(blau). Beide Dreiecke haben als Hypotenuse dieselbe Strecke \(\overline{AC}\) . Da sich sowohl die roten Wellenfronten, als auch die blauen Elementarwellen im selben Medium befinden, breiten sich beide mit der Geschwindigkeit c aus. Daher benötigt die Wellenfront von B nach C dieselbe Zeit, wie die Elementarwelle von A nach D. Damit sind die zurückgelegten Strecken c·t und \(\overline{AD}\) =\(\overline{CB}\) gleich lang.
Zwei rechtwinkelige Dreiecke, die zwei gleich lange Seiten haben sind kongruent (Deckungsgleich). Damit sind auch die Winkel \(\alpha\) und \(\beta \) in den Dreiecken gleich groß. Diese Winkel entsprechen dem Einfallswinkel \(\alpha\) und dem Ausfallswinkel \(\beta \) der Wellenstrahlen. Damit ist das Reflexionsgesetz gezeigt.
Brechung von Wellen
Die Ausbreitungsgeschwindigkeit von Wasserwellen hängt von der Wassertiefe ab. Legen wir eine Platte in die Wellenwanne, ist dort das Wasser seichter und die Wasserwellen können sich in diesem Bereich nur langsamer ausbreiten.
Brechung einer Welle bei einer Untiefe von Michael A. Rundel [CC BY-SA 4.0]
Im Bild sieht du eine ebene Welle auf die Grenzfläche zweier unterschiedlich tiefer Bereiche zulaufen. Da die Frequenz der Welle unverändert bleicht, sich aber die Ausbreitungsgeschwindigkeit ändert, muss sich nach der Grundgleichung der Wellenlehre die Wellenlänge ändern.

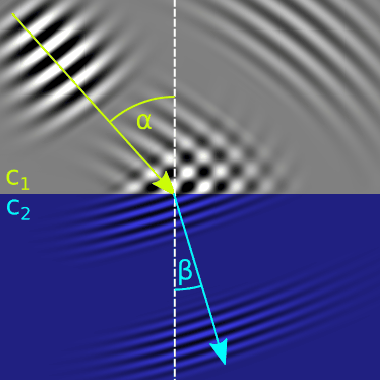

Eine Änderung der Wellengeschwindigkeit bewirkt auch eine Änderung der Ausbreitungsrichtung. Kommt es beim Übergang in ein zweites Medium zu einer Verlangsamung der Wellengeschwindigkeit, wird der Brechungswinkel \(\beta \)
zwischen Wellenstrahl und Lot kleiner als der Einfallwinkel \(\alpha\). Das wird als „Brechung zum Lot“ bezeichnet. Kommt es hingegen beim Übergang in ein zweites Medium zu einer Vergrößerung der Wellengeschwindigkeit, vergrößert sich der Brechungswinkel \(\beta \). In diesem Fall wird von einer „Brechung vom Lot“ gesprochen.
Zwischen den Ausbreitungsgeschwindigkeiten in beiden Medien \(c_1\) und \(c_2\), dem Einfallswinkel \(\alpha\) und dem Brechungswinkel \(\beta \) gibt es einen Zusammenhang.
Das Brechungsgesetz für Wellen lautet:
\(\frac{sin(\alpha)}{sin(\beta)}=\frac{c_1}{c_2}\)Links: Virtuelle Wellenwanne, wähle „Example: Refraction“
Herleitung Brechungsgesetz für Wellen
Wie du gesehen hast, kommt es an der Grenzfläche zwischen zwei Medien immer zu einer reflektierten und einer gebrochenen Welle. Da die Reflexion von Wellen schon in der Herleitung des Reflexionsgesetzes erklärt wurde, wird im Rest des Abschnitts nur die gebrochene Welle gezeigt. Im interaktiven Bild siehst du die einfallenden ebenen Wellenfronten als rote Strecken. Ihr Wellenstrahl ist der rote Pfeil im rechten Winkel zu den Wellenfronten. Der Einfallswinkel ist a.
Beispiel für eine entstehende Transversalwelle von Michael A. Rundel [CC BY-SA 4.0]
Trifft die Wellenfront \(\overline{AB}\) nach und nach auf die Grenzfläche, werden dort gemäß dem 1. Teil des Huygensschen Prinzips nach und nach kreisförmige Elementarwellen angeregt (blaue Kreise), die sich auch im zweiten Medium ausbreiten. Je früher sie angeregt wurden, desto weiter haben sie sich ausgebreitet und desto größer ist ihr aktueller Radius.
Nach dem 2. Teil des Huygensschen Prinzips ergibt sich die gebrochene Wellenfront \(\overline{CD}\) (blaue Strecken) als Einhüllende der blauen Kreise im zweiten Medium.

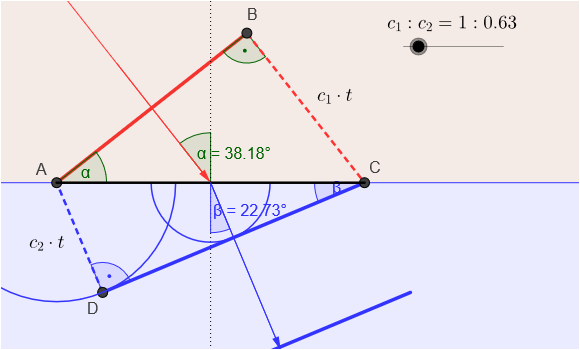

Wir vergleichen jetzt die zwei rechtwinkeligen Dreiecke \(\triangle ABC \) (rot) und \(\triangle ACD \) (blau). Beide Dreiecke haben als Hypotenuse dieselbe Strecke \(\overline{AC}\).
Die roten Wellenfronten (Medium 1) breiten sich mit der Geschwindigkeit c1
aus, während die blauen Elementarwellen (Medium 2) sich mit der Geschwindigkeit c2 ausbreiten. In der Zeit t in der sich der Punkt B der roten Wellenfront bis zum Punkt C ausgebreitet hat (also den Weg \(c_1 t\) zurückgelegt hat), ist die im Punkt A angeregte Elementarwelle bis auf einen Radius von \(c_2 t \) (die Länge der Strecke \(\overline{AD}\)) angewachsen.
Für das rote Dreieck \(\triangle ABC \) gilt
\( \sin(\alpha) = \frac{\text{Gegenkathete}}{\text{Hypotenuse}} = \frac{|\overline{BC}|}{|\overline{AC}|} = \frac{c_1\cdot t}{|\overline{AC}|}\)und
\(\begin{aligned} \sin(\alpha) = {} & \frac{c_1\cdot t}{|\overline{AC}|} \qquad\Bigr\rvert\cdot\frac{|\overline{AC}|}{\sin(\alpha)} \\ |\overline{AC}| = {} & \frac{c_1\cdot t}{\sin(\alpha)} \\ \end{aligned}\)Die selben Schritte führen wir für das blaue Dreieck \(\triangle ACD \) durch und erhalten \( |\overline{AC}| = \frac{c_2\cdot t}{\sin(\beta)}\)
Wir setzen die Längen \(|\overline{AC}|\) der Hypotenusen gleich und erhalten
\(\begin{aligned} \frac{c_2\cdot t}{\sin(\beta)} = {} & \frac{c_1\cdot t}{\sin(\alpha)} \qquad\Bigr\rvert\cdot \frac{1}{t} \\ \frac{c_2}{\sin(\beta)} = {} & \frac{c_1}{\sin(\alpha)} \qquad\Bigr\rvert\cdot \frac{\sin(\alpha)}{c_2} \\ \frac{\sin(\alpha)}{\sin(\beta)} = {} & \frac{c_1}{c_2} \\ \end{aligned}\)Der Winkel \(\alpha\) im roten Dreieck entspricht dem Einfallswinkel der roten Wellenfronten und der Winkel \(\beta \) im blauen Dreieck dem Brechungswinkel der blauen Wellenfronten. Damit ist das Brechungsgesetz gezeigt.
Text mit kleineren Auslassungen von Michael A. Rundel [CC BY-SA 4.0]
